INFRASTRUKTUR DAN KONEKSI JARINGAN WAN

a. Packet Switching

Jarak yang jauh kini bukan masalah lagi untuk melakukan komunikasi data sebab sudah ada packet switching. Sejauh apapun jarak dari pengirim ke penerima, pesan yang dikirimkan dapat sampai dengan lancar dan tergolong cepat. Apakah packet switching tersebut? Informasi di bawah ini akan menjelaskannya untuk Anda.

 Packet switching adalah metode jaringan komunikasi digital yang dikelompokkan menurut semua data yang ditransmisikan, terlepas dari konten, jenis, atau struktur kedalam blok yang sesuai dengan ukuran yang disebut paket. Informasi/pesan dibagi menjadi paket-paket yang berukuran kecil (< 1500 byte) dan kemudian ditransmisikan paket demi paket. Setiap paket terdiri dari payload (data informasi yang akan dikirimkan) dan header.

Header berisi informasi tentang :—

• Source (sender) address

• Destination (recipient) address

• Packet size

• Sequence number

• Error checking information

Masing-masing paket akan dikirimkan ke jaringan secara independen. Tiap paket dapat dikirim melalui rute yang berbeda. Pada saat kondisi idle (tidak ada paket yang dikirim), link dapat digunakan untuk mengirim paket dari data yang lain, berikut contoh packet switching :

• A akan mengirim data ke B

  Data dibagi dalam 3 paket

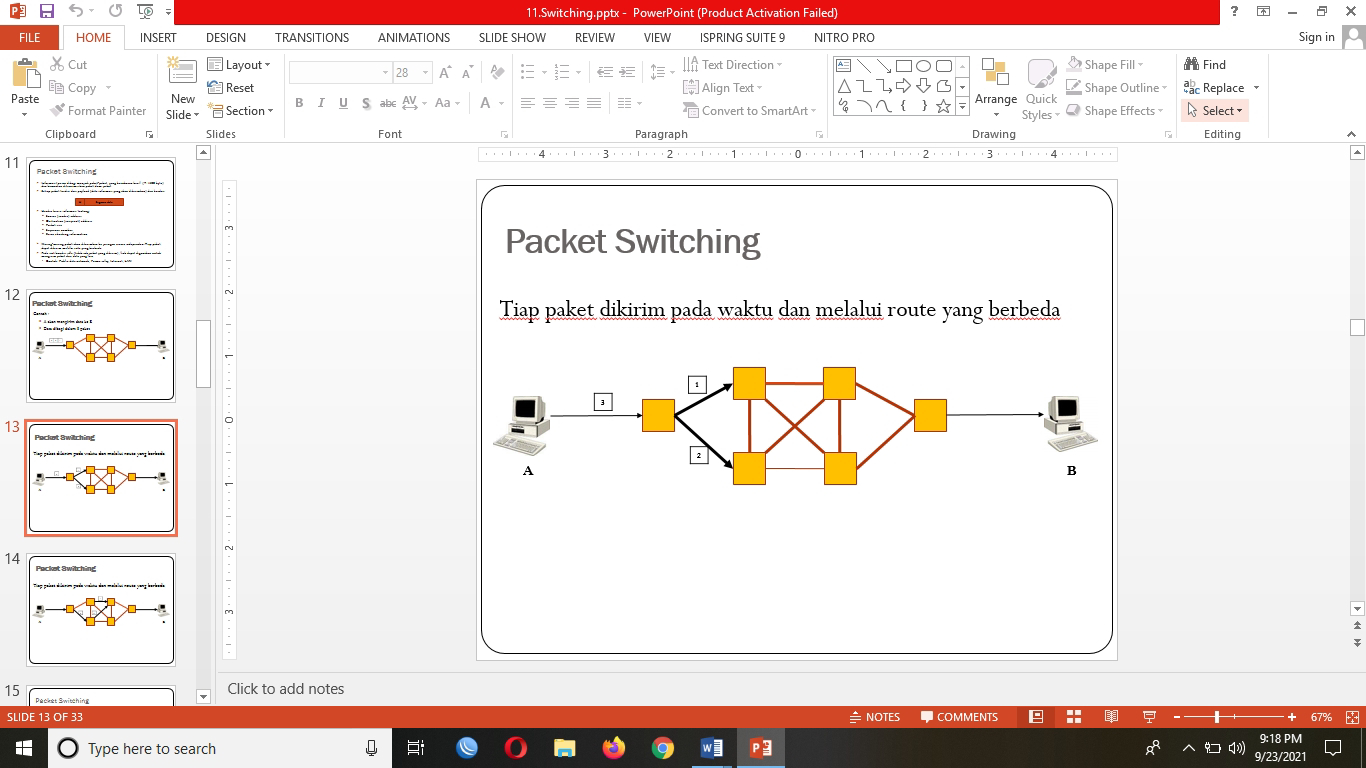

 • Tiap paket dikirim pada waktu dan melalui route yang berbeda

• Walaupun tiap paket sampai di tujuan tidak berurutan, masing-masing menempati posisi sesuai no. urut, sehingga penerima menerima data dengan urutan sesuai yang dikirim

Contoh Paketisasi :

Kelebihan dari paket Switching :

 • Jalur efisiensi yang lebih besar

Jalur dari simpul ke simpul dibagi secara dinamik beberapa paket sepanjang waktu.

Paket diantrikan dan ditransmisi secepat mungkin.

• Konversi rate data

Setiap stasiun terhubung ke simpul lokal pada rate data yang sesuai.

Simpul penyangga /buffer data di butuhkan untuk penyangga rate.

 • Paket dapat diterima meskipun sedang sibuk

Pengiriman dapat saja terlambat.

 • Skala Prioritas dapat digunakan

Teknik Switching :

• Stasiun pemecah pesan yang panjang dalam bentuk paket

• Paket dikirim segera ke jaringan

• Paket dikemas dalam 2 cara

Ø Datagram

(sebuah paket data yang mengandung alamat terminal atau komputer yang dituju dan bersifat bebas/terpisah dari paket lain yang berkaitan dengan transaksi yang sama)

Ø Sirkuit Virtual

Rute sudah direncanakan dahulu, sebelum paket-paket dikirim.

Koneksi dibangun antara permintaan dan penerimaan.

Setiap paket mempunyai identifikasi sirkuit virtual sebagai alamat tujuan.

Setiap paket dapat mencari jalur sendiri.

b. Leased Line



Leased line disebut juga point-to-point atau dedicated connections (koneksi yang disediakan khusus untuk pelanggan di mana bandwith-nya khusus untuk pelanggan itu saja). Sebuah leassed line adalah jalur komunikasi WAN dari CPE yang telah ditetapkan sebelumnya oleh service provider melalui switch DCE menuju CPE di lokasi remote yang memungkinkan jaringan-jaringan DTE berkomunikasi setiap saat dengan tanpa melalui prosedur set up terlebih dahulu sebelum melakukan transmisi data. Jenis koneksi ini memberikan koneksi secara terus-menerus setiap saat dan dapat digunakan kapan pun, tentunya dengan biaya yang lebih mahal.

  c. Circuit Switching

Circuit switching adalah jalur komunikasi yang digunakan dengan network dial up seperti PPP dan ISDN yang harus melakukan set up pada koneksi terlebih dahulu sebelum melewatkan data, sama seperti melakukan panggilan telepon. Jenis koneksi ini memiliki kemampuan untuk memberikan koneksi secara terus-menerus, namun hanya untuk sementara waktu saja atau selama Anda ingin melakukan komunikasi saja. Tentunya hal ini akan menghemat biaya.



Perbedaan antara Circuit Switching dan Packet Switching adalah Circuit switching adalah jenis protokol jaringan di mana saluran khusus dibuat antara dua titik akhir dalam jaringan selama durasi transmisi. Transfer data terjadi setelah sirkuit dibuat. Packet switching, di sisi lain, adalah tanpa koneksi yang berarti data ditransmisikan ke unit kecil yang disebut paket dan rute dinamis dibuat untuk setiap paket.

Pendekatan dalam Circuit Switching dan Packet switching adalah Dalam switching sirkuit, jalur sirkuit ujung ke ujung dibuat antara sumber dan tujuan menggunakan protokol pensinyalan khusus. Ini berorientasi koneksi, tidak seperti jaringan packet switched connectionless, yang tidak mengikuti pendekatan end-to-end. Bahkan, setiap paket membawa alamat sumber dan tujuan di header. Dalam packet switching, komunikasi data dipecah menjadi paket-paket kecil dengan setiap paket membawa informasi routing dan mengikuti jalur transmisi yang berbeda untuk mencapai tujuan mereka. Peralihan sirkuit, di sisi lain, tidak fleksibel karena jalur khusus dibuat yang tidak berubah sepanjang transmisi.



Di jaringan circuit switched, semua data melewati sirkuit yang sama dan setiap unit data memiliki akses tunggal ke sirkuit dan seluruh jalur routing disediakan di sumbernya. Sedangkan dalam jaringan switch paket, setiap paket data berisi seluruh jalur perutean dan ditransmisikan secara individual.



Dalam switching sirkuit, jalur transmisi ditentukan sebelum pemrosesan data dimulai dan sistem memutuskan jalur mana yang akan diikuti. Dalam packet switching, data dipecah menjadi paket-paket kecil - masing-masing dengan header terkait - yang dialihkan dari sumber ke tujuan dan diproses di semua node perantara.



Packet switching adalah metode yang lebih efisien dalam transmisi data, sedangkan circuit switching adalah alternatif yang jauh lebih baik untuk transmisi suara. Sementara yang pertama diimplementasikan pada lapisan fisik, yang terakhir diimplementasikan pada lapisan jaringan.

Infrakstruktur Jaringan WAN

Seperti LAN (Local Area Network), Terdapat sejumlah perangkat yang melewatkan aliran informasi data dalam sebuah WAN. Penggabungan perangkat tersebut akan menciptakan infrastruktur WAN. Perangkatperangkat tersebut adalah :

 • 2.1. Router

Router adalah peningkatan kemampuan dari bridge. Router mampu menunjukkan rute/jalur (route) dan memfilter informasi pada jaringan yang berbeda. Beberapa router mampu secara otomatis mendeteksi masalah dan mengalihkan jalur informasi dari area yang bermasalah.

 • 2.2. ATM Switch

Switch ATM menyediakan transfer data berkecepatan tinggi antara LAN dan WAN

 • 2.3. Modem and CSU/DSU

Modem mengkonversi sinyal digital dan analog. Pada pengirim, modem mengkonversi sinyal digital ke dalam bentuk yang sesuai dengan teknologi transmisi untuk dilewatkan melalui fasilitas komunikas analog atau jaringan telepon (public telephone line). Di sisi penerima, modem mengkonversi sinyal ke format digital kembali.

 • 2.4. CSU/DSU (Channel Service Unit / Data Service Unit)

CSU/DSU sama seperti modem, hanya saja CSU/DSU mengirim data dalam format digital melalui jaringan telephone digital. CSU/DSU biasanya berupa kotak fisik yang merupakan dua unit yang terpisah : CSU atau DSU.

 • 2.5. Communication Server

Communication Server adalah server khusus “dial in/out� bagi pengguna untuk dapat melakukan dial dari lokasi remote sehingga dapat terhubung ke LAN.

 • 2.6. Multiplexer

Sebuah Multiplexer mentransmisikan gabungan beberapa sinyal melalui sebuah sirkit (circuit). Multiplexer dapat mentransfer beberapa data secara simultan (terus-menerus), seperti video, sound, text, dan lain lain.

 • 7. X.25/Frame Relay Switches

Switch X.25 dan Frame Relay menghubungkan data lokal/private melalui jaringan data, mengunakan sinyal digital. Unit ini sama dengan switch ATM, tetapi kecepatan transfer datanya lebih rendah dibanding dengan ATM.
